解决方案

综合管廊、隧道环境监控

概述

        综合管廊内部容纳了电力、通信、供水、燃气等管线,这线管线堪称城市的“生命线”。为了保障综合管廊和管线的安全运行,需要对综合管廊进行实时监控。综合管廊监控系统须达到以下三个目标:
        1、提高智能化监控水平:实时掌握管廊环境安全状况,为管廊运营维护提供参考信息,使管廊的运营管理工作做到统一调度、有条不紊,有的放矢;对管廊内的机械风机、排水泵、供电设备、照明设备、消防设施进行监测和控制, 达到降低能耗、节省人力、提高管理水平。
        2、确保管廊、管线安全运行:准确、及时地探测管廊内的灾情,监测空气质量、水位、温湿度等,为管廊内敷设的各种管线提供合适的运行环境;实时监测各类管线运行状态,及时消除隐患,保障其安全运行。
        3、保障人身安全:监测管廊内空气质量和灾情,为进入管廊内的工作人员提供安全保障;危急情况下,能指引管廊内的工作人员疏散逃生。国家标准GB50838《城市综合管廊工程技术规范》也对综合管廊监控系统提出了具体、详细的要求。综合管廊应设置统一管理平台,并应符合下列规定:
        1、应对监控与报警系统各组成系统进行系统集成,并应具有数据通信、信息采集和综合处理功能。
  2、应与各专业管线配套监控系统联通;
  3、应与各专业管线单位相关监控平台联通;
  4、宜与城市市政基础设施地理信息联通或预留通信接口;
  5、应具有可靠性、容错性、易维护性和可扩展性。

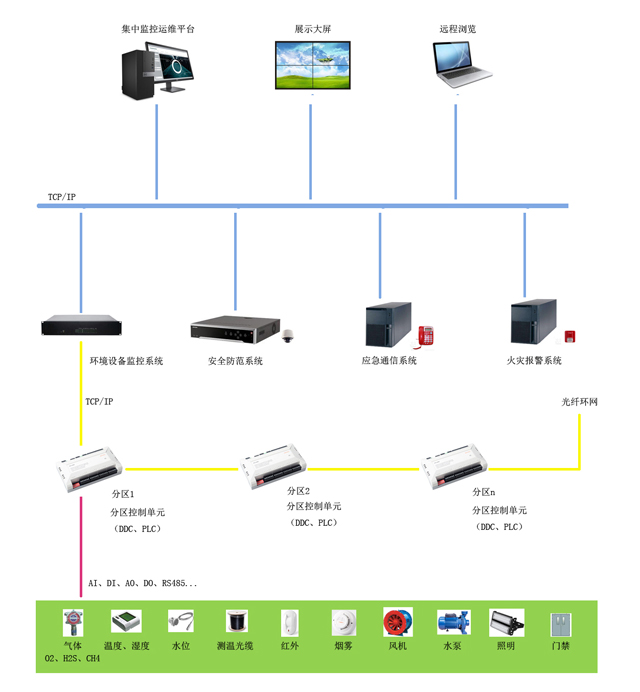

  针对综合管廊、隧道的设备和环境,BDTK3000监控组态平台提供一套行之有效的监控系统。
  监控内容包括:供配电系统、空调系统、新风系统、消防系统、照明系统、温湿度、氧气、甲烷、硫化氢、水位等,并可与视频系统、门禁系统等系统集成。






功能

1、实时采集数据,实时数据显示,设备自动/手动控制;
2、监控数据统计分析,列表、实时曲线、柱状图等展示形式;
3、历史数据长期保存,列表、曲线、柱状图等展示形式,并可导出供用户分析报表。
4、界面警示、电话报警、短信报警、智能语音播报、声光报警等多种报警方式;
5、多级权限管理,确保系统安全;
6、集中监控管理,接入综合管廊(隧道)集中运维管理平台;


特点


1、符合GB50838《城市综合管廊工程技术规范》要求;
2、统一管理平台,各个子系统ALL IN ONE统一集中监控,打破信息孤岛;
3、实时数据库,并发采集,稳定可靠高效。
4、组态图显示,人机界面友好,监控系统一目了然,使用操作简单易学。
5、联动策略制定,应急预案快速响应;
6、报警策略灵活完备。
7、大型远程联网构架,满足客户本地和远程监控需求;
8、开放接口,方便纳入上级管理平台;
